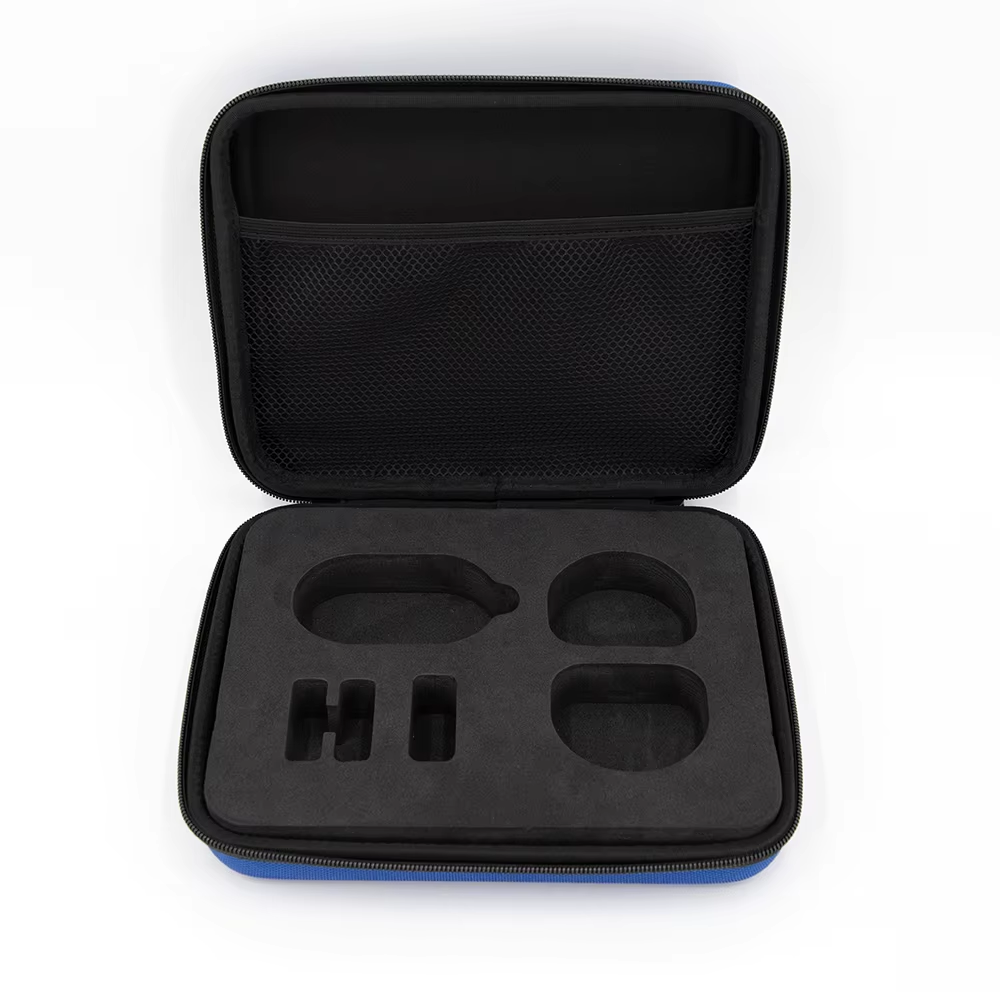

Hvordan skumcovers beskytter skrøbelige genstande effektivt

Stødabsorberingsdynamik: Hvordan præcisionsskumbeklædninger spreder stødenergi og beskytter følsomme nyttelaster

I emballage med høj pålidelighed kræver beskyttelse af skrøbelig elektronik, medicinsk diagnostik, taktisk udstyr og optiske systemer håndtering af dynamiske mekaniske kræfter. Når et beskyttende etui udsættes for et fald, stød eller vibration under transport, oplever nyttelasten indeni en hurtig acceleration. Uden korrekt afhjælpning resulterer denne kraft direkte i komponentforskydning, strukturel træthed eller øjeblikkelig kalibreringsfejl.

Det er afgørende for emballageingeniører, indkøbschefer og logistikplanlæggere at forstå, hvordan specialiserede skumformuleringer omdanner kinetisk energi til harmløs termisk afledning.

For en omfattende guide, der dækker brugerdefinerede kabinetarkitekturer, materialevalg og globale forsyningskædestrategier, kan du besøge vores primære Custom EVA Case Pillar Guide .

Stødabsorptions fysik: Kompression, hysterese og gendannelse

Når et skumforet beskyttende etui rammer en hård overflade, fungerer den indvendige dæmpning som et ikke-lineært fjederdæmpningssystem. Den mekaniske energioverførsel følger en defineret termodynamisk og fysisk progression:

• Kompression af cellevæg: Ved det første stød komprimeres de åbne eller lukkede cellematricer i polymeren. Når væske (luft eller gas fanget i cellerne) komprimeres, og cellevæggene bøjer eller bukker, fordeles stødenergien over et større overfladeareal.

• Viskoelastisk energiomdannelse: Polymerskum udviser viskoelastisk adfærd, der kombinerer viskøs væskemodstand med elastisk faststofadfærd. En del af stødenergien lagres midlertidigt elastisk, men en betydelig del omdannes til varme via intern molekylær friktion. Dette forhold mellem afsat energi og lagret energi er kendt som hysterese .

• Udjævning af deceleration: Ved at forlænge den tid, hvor hastigheden falder til nul, flader skummet accelerationsspidsen ud. Et skarpt stød på 300 G over 2 millisekunder omdannes til en håndterbar belastning på 30 G fordelt over 20 millisekunder, hvilket reducerer den overførte peakkraft med op til 70 %.

• Tykkelsegendannelses- og kompressionssæt: Efter stød skal skummet vende tilbage til sin oprindelige tykkelse for at beskytte mod sekundære stød. Lav kompressionshærdningsprocent (målt via ASTM D3575) sikrer, at materialet bevarer sin stødabsorberende frihøjde gennem hele multi-drop shipping-sekvenser.

Materialesammenligning: EPE vs. XLPE vs. EPP ydeevneprofiler

Valg af det korrekte polymerskum involverer en balance mellem volumenenergiabsorption, densitet, kompressionsmodstand og omkostninger. Nedenfor er en sammenlignende oversigt over de tre primære lukkede celleskum, der anvendes i teknisk emballage:

Benchmarks for faldtest i den virkelige verden (ASTM D4169 / ASTM D5276)

I en standardiseret faldtest på 1,2 meter, der understøtter en nyttelast på 5 kg:

• EPE (30 kg/m³): Sender cirka 75 g af maksimal acceleration til nyttelasten. Højere kompressionsindstilling fører til progressiv bundfald efter gentagne fald.

• XLPE (45 kg/m³): Begrænser peakkraft til 40 g fremragende, ikke-slibende overfladekvalitet beskytter sarte, anodiserede eller belagte enhedshuse.

• EPP (60 kg/m³): Begrænser peak-kraften til lige 25 g bevarer over 95 % af den oprindelige tykkelse, selv efter 10 på hinanden følgende fald på den samme overflade, hvilket gør den til branchestandarden for returbærbare transportkasser og genanvendelige militære beholdere.

Nyttelastimmobilisering: Præcisions-CNC og stansefremstilling

Selv højtydende skum svigter, hvis den indvendige nyttelast bevæger sig frit inde i kabinettet. Indvendig frigang tillader nyttelasten at få momentum i forhold til kabinettet, hvilket resulterer i punktstød, når nyttelasten rammer den indvendige væg.

Brugerdefineret immobilisering eliminerer bevægelse på tværs af alle seks frihedsgrader (stød, svaj, hiv, rulning, stigning og giring).

CNC-fræsning vs. stållinjestansning

For at opnå total nul-frigangsindkapsling fremstilles specialfremstillede skumindsatser ved hjælp af præcise digitale produktionsprocesser:

• 3D-laserscanning og CAD-modellering: Fysiske enheder scannes for at skabe nøjagtige CAD-geometrier, der tager højde for knapper, optiske linser, kabelaflastninger og ujævn massefordeling.

• Præcisions-CNC-fræsning: Bruger roterende højhastighedsfræsere til at fræse komplekse hulrum i flere dybder i XLPE- eller EVA-skum med høj densitet. Opnår snævre dimensionstolerancer inden for ±0,5 mm, hvilket skaber en brugerdefineret konturtilpasning til medicinske instrumenter med lav volumen og høj værdi eller militærudstyr.

• Stållinjestansning: Presser specialfremstillede stålklinger gennem skumplader. Ideel til produktion i store mængder og producerer rene, ensartede udskæringer med høj repeterbarhed.

Ved at erstatte løsfyldningsemballage, bobleplast eller generisk æggekasseskum med specialstøbte indsatser, bliver nyttelasten en integreret strukturel komponent i det samlede emballagesystem.

Casestudie: Reduktion af transportskader på medicinsk udstyr fra 9,2 % til 0,4 %

En producent af bærbare ultralydsbilleddannelsesstationer oplevede alvorlige produktfejl under global distribution.

Udfordringen

• Historisk fejlrate: 9,2 % på tværs af logistikkanaler på land og i luften.

• Primære fejltilstande: Forskydning af optisk justering, løse indvendige stik og revnede hjørnebeslag i huset forårsaget af lavfrekvente vejvibrationer og fald i håndteringen.

• Ældre emballage: Generisk, standard ydre etui foret med ikke-specialfremstillet åbencellet PU-æggekasseskumpolstring.

Den konstruerede løsning

Ingeniørerne har redesignet den interne emballage til et brugerdefineret multidensitetsisoleringssystem ved hjælp af en stiv ydre skal foret med brugerdefineret CNC-fræset XLPE-skum:

1. Isolerede hulrum: Der blev fræset uafhængige hulrum til hoveddisplayenheden, transducerprober, strømforsyning og reservebatterimoduler.

2. Resonanskontrol: Densiteten blev varieret på tværs af støttezoner (65 kg/m³ under tunge chassisbaser; 30 kg/m³ omkring følsomme probehoveder) for at forskyde den naturlige resonansfrekvens væk fra standardtransportfrekvenser (10-30 Hz).

3. Total akseimmobilisering: Sidevægge med nulfrigang forhindrede tværgående forskydning under turbulens i luftfragt.

Verificerede Resultater

• Skadereduktion: Årlige forsendelsesskader faldt fra 9,2 % til 0.4%(A 95,7% samlet reduktion ).

• Økonomisk indvirkning: Eliminerede dyre feltkalibreringsbesøg, reducerede tildeling af garantireserver og forbedrede kundernes tillid på tværs af internationale leveringskanaler.

5. Vibrationsdæmpning og validering af tekniske standarder

Håndtering af resonans med åbencellet PU og neopren

Mens lukkede celleskum (XLPE, EPP) kan håndtere fald, kræver laverefrekvente transportvibrationer (såsom vibrationer fra en dieselmotor i tomgang eller fragtfly) bløde dæmpende materialer:

• Åbencellet polyuretan (PU): Høj luftgennemtrængelighed giver stærke dæmpningsegenskaber, der absorberer vibrationsenergi med lav amplitude og omdanner den til termisk afledning ved frekvenser mellem 15 Hz og 50 Hz.

• Neopren gummipuder: Placeret på lastbærende punkter under tungt udstyr for at isolere lavfrekvent harmonisk brummen og forhindre strukturel træthed.

Industritestprotokoller (ASTM D4169 og MIL-STD-810H)

Validering af et beskyttende skumindkapsling kræver grundige laboratorietest:

• ASTM D4169 (Distributionscyklus 13): Simulerer luft- og lastbiltransport ved at udsætte hele kabinettet for tilfældige vibrationsskemaer (0,52 G rms) og fortløbende faldsekvenser.

• MIL-STD-810H (metode 514.8 og 516.8): Verificerer emballagens ydeevne under ekstreme transportvibrationsprofiler og faldtests fra højder på op til 1,8 meter.

Teknisk ydeevnegrundlag

For at vejlede designspecifikationer for teknisk skumemballage henvises til disse standard operationelle målinger:

Ved at kombinere præcis polymerdensitetsvalg med specialfræset intern geometri og certificeret faldtestning, giver specialfremstillede skumkasser langvarig, gentagelig beskyttelse til kritisk udstyr. For at gennemgå avancerede termoformningsteknikker, ydre skalmuligheder og brugerdefinerede tekniske parametre, udforsk vores hoved... Brugerdefinerede EVA-kassetilpasninger .
